使用GitLab CI运行GitLab Runner并执行Pipeline

使用GitLab CI运行GitLab Runner并执行Pipeline

Aug 5, 2026 // 大蚊子
虚拟化
k8s 虚拟化


https://www.alibabacloud.com/help/zh/container-service-for-kubernetes/latest/use-gitlab-ci-t o-run-a-gitlab-runner-and-run-a-pipeline-on-kubernetes 使用GitLab CI运行GitLab Runner并执行Pipeline 本文主要演示如何在Kubernetes集群中安装、注册GitLab Runner，添加Kubernetes类型的 Executor来执行构建，并以此为基础完成一个Java源码示例项目从编译构建、镜像打包到应 用部署的CICD过程。 背景信息 本文以构建一个Java软件项目并将其部署到阿里云容器服务Kubernetes集群中为例，说明如 何使用GitLab CI在阿里云Kubernetes服务上运行GitLab Runner、配置Kubernetes类型的 Executor，并执行Pipeline。 创建GitLab源码项目并上传示例代码 1.创建GitLab源码项目。 2.本示例中创建的GitLab源码项目地址为：http://xx.xx.xx.xx/demo/gitlab- java-demo.git 3.执行以下命令获取示例代码并上传至GitLab。 4.git clone https://github.com/haoshuwei/gitlab-ci-k8s-demo.git git remote add gitlab http://xx.xx.xx.xx/demo/gitlab-java- demo.git git push gitlab master 在Kubernetes集群中安装GitLab Runner 1.获取GitLab Runner的注册信息。 a.获取项目专用Runner的注册信息。 ⅰ.登录gitlab  ⅲ.在Your projects页签下，选择相应的Project。 ⅳ.在左侧导航栏中，选择Settings > CI / CD ⅴ.单击Runners右侧的Expand。

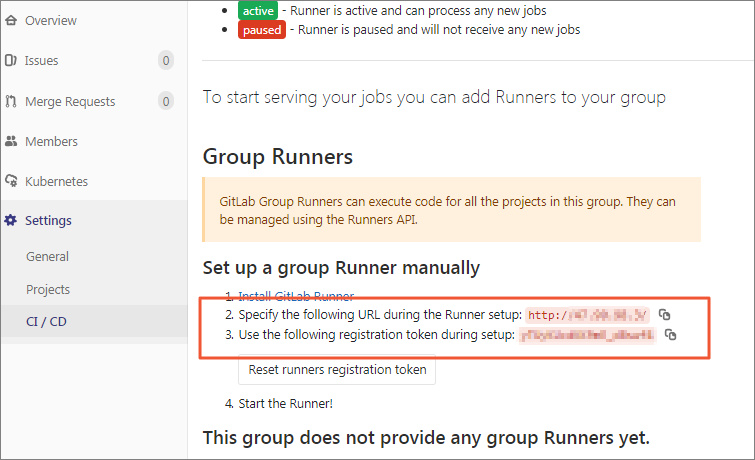

ⅵ.获取URL和registration token信息。 b.获取Group Runners的注册信息。 ⅰ.在顶部导航栏中，选择Groups > Your groups ⅱ.在Your groups页签下，选择相应的group。 ⅲ.在左侧导航栏中，选择Settings > CI / CD ⅳ.单击Runners右侧的Expand ⅴ.获取URL和registration token信息。

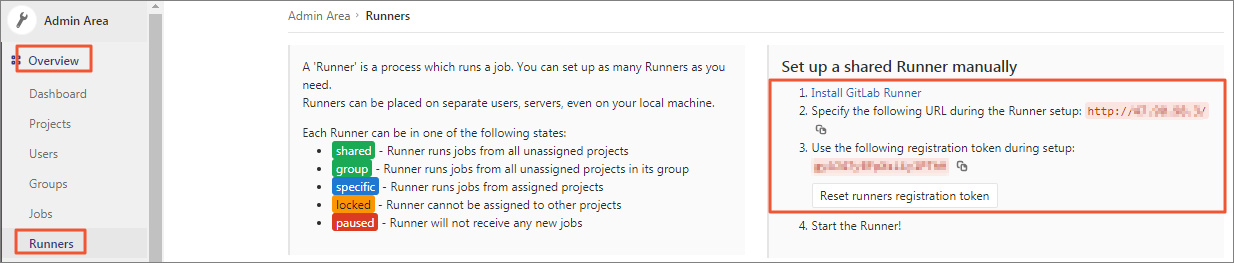

c.获取Shared Runners的注册信息。 说明只有管理员有权限执行此步操作。 ⅰ.在顶部导航栏中，单击设置进入Admin Area页面。 ⅱ.在左侧导航栏中，选择Overview > Runners ⅲ.获取URL和registration token信息。 2.执行以下命令获取并修改GitLab Runner的Helm Chart。 git clone https://github.com/haoshuwei/gitlab-runner.git 替换gitlabUrl和runnerRegistrationToken字段，示例如下：

GitLab Runner Image

image: gitlab/gitlab-runner:alpine-v11.4.0

Specify a imagePullPolicy

imagePullPolicy: IfNotPresent

Default container image to use for initcontainer

init: image: busybox tag: latest

The GitLab Server URL (with protocol) that want to register the runner against

gitlabUrl: http://xx.xx.xx.xx/

The Registration Token for adding new Runners to the GitLab Server. This must

be retreived from your GitLab Instance.

runnerRegistrationToken: “AMvEWrBTBu-d8czE****”

Unregister all runners before termination

unregisterRunners: true

Configure the maximum number of concurrent jobs

concurrent: 10

Defines in seconds how often to check GitLab for a new builds

checkInterval: 30

For RBAC support:

rbac: create: true clusterWideAccess: false

Configure integrated Prometheus metrics exporter

metrics: enabled: true

Configuration for the Pods that that the runner launches for each new job

runners:

Default container image to use for builds when none is specified

image: ubuntu:16.04

Specify the tags associated with the runner. Comma-separated list of tags.

tags: “k8s-runner”

Run all containers with the privileged flag enabled

This will allow the docker:dind image to run if you need to run Docker

commands. Please read the docs before turning this on:

privileged: true

Namespace to run Kubernetes jobs in (defaults to the same namespace of this release)

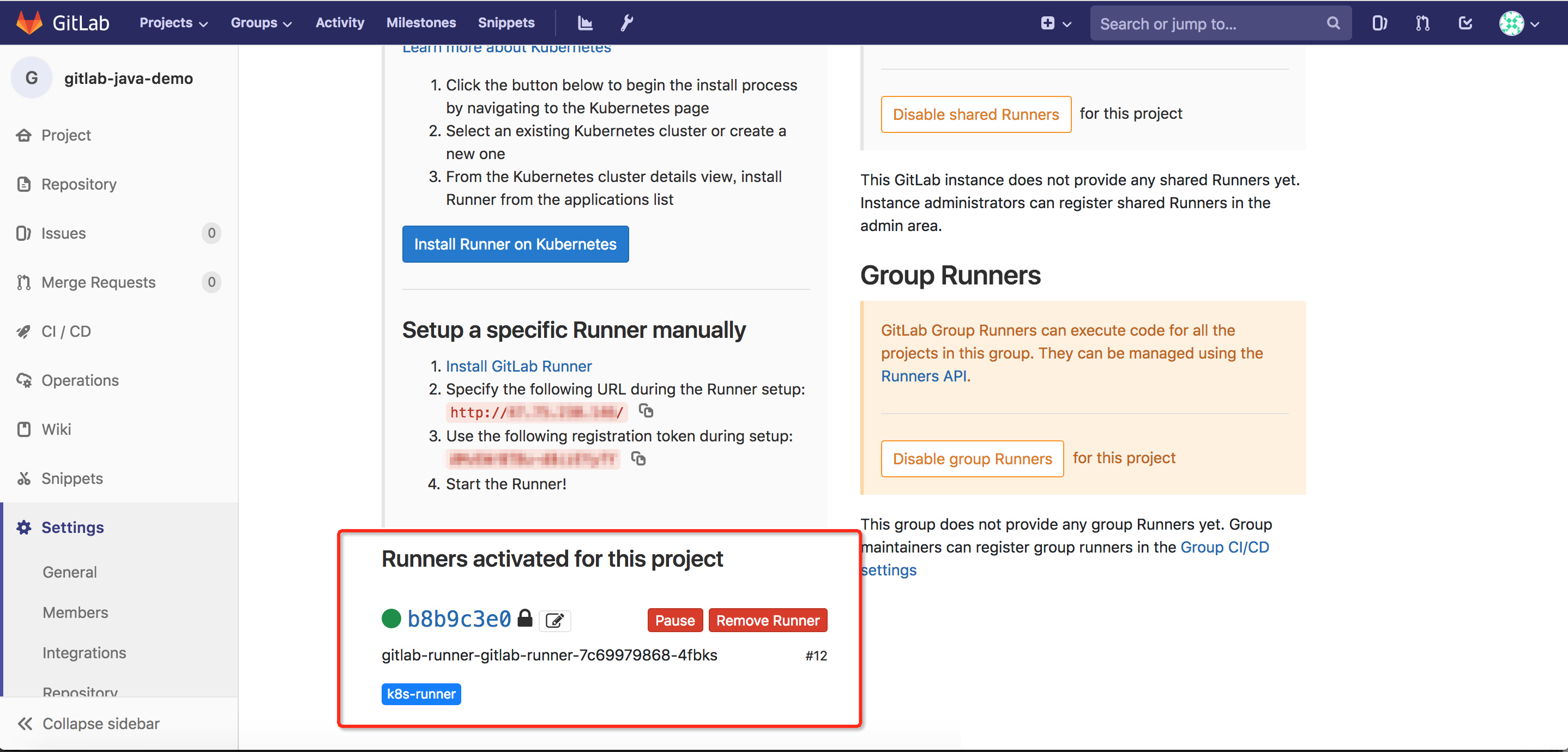

namespace: gitlab cachePath: “/opt/cache” cache: {} builds: {} services: {} helpers: {} resources: {} 3.执行以下命令安装GitLab Runner。 打包应用 helm package . 预期输出： Successfully packaged chart and saved it to: /root/gitlab/gitlab-runner/gitlab-runner-0.1.37.tgz 安装应用 helm install –namespace gitlab gitlab-runner *.tgz 4.查看相关的deployment/pod是否成功启动。若成功启动，则可在GitLab上看到注册成功的 GitLab Runner，如下图所示。 缓存配置

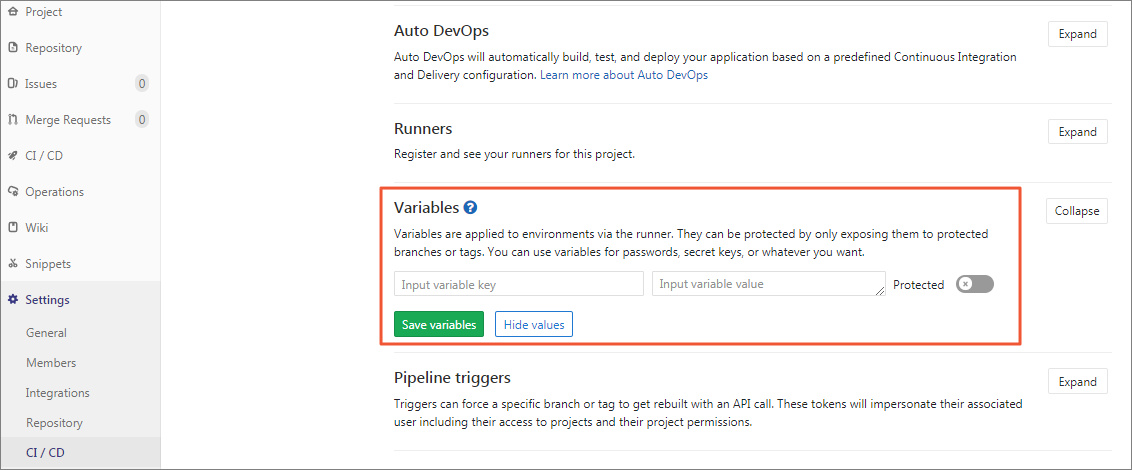

GitLab Runner对缓存方案的支持有限，所以您需要使用挂载Volume的方式做缓存。在上面 的示例中，安装GitLab Runner时默认使用/opt/cache目录作为缓存空间。您也可以通过修改 values.yaml文件中的runners.cachePath字段修改缓存目录。例如，如需建立Maven缓存，您 可以在variables下添加MAVEN_OPTS变量并指定本地缓存目录： variables: KUBECONFIG: /etc/deploy/config MAVEN_OPTS: “-Dmaven.repo.local=/opt/cache/.m2/repository” 修改templates/configmap.yaml文件中的以下字段挂载docker.sock和用于cache的volume。 cat »/home/gitlab-runner/.gitlab-runner/config.toml «EOF [[runners.kubernetes.volumes.pvc]] name = “gitlab-runner-cache” mount_path = “{{ .Values.runners.cachePath }}” [[runners.kubernetes.volumes.host_path]] name = “docker” mount_path = “/var/run/docker.sock” read_only = true host_path = “/var/run/docker.sock” EOF 设置全局变量 1.在GitLab的顶部导航栏中，选择Projects > Your projects 2.在Your projects页签下，选择相应的Project。 3.在左侧导航栏中，选择Settings > CI / CD 4.单击Variables右侧的Expand。添加GitLab Runner可用的环境变量。本示例中，添加以下 三个变量。

REGISTRY_USERNAME：镜像仓库用户名。 REGISTRY_PASSWORD：镜像仓库密码。 kube_config：KubeConfig的编码字符串。 5.执行以下命令生成KubeConfig的编码字符串： echo $(cat ~/.kube/config | base64) | tr -d " " 编写.gitlab-ci.yml 编写.gitlab-ci.yml文件，完成Java Demo源码项目的编译构建、镜像推送和应用部署（可参考 gitlabci-java-demo源码项目中的.gitlab-ci.yml.example）。.gitlab-ci.yml示例如下。 image: docker:stable stages:

  • package
  • docker_build
  • deploy_k8s variables: KUBECONFIG: /etc/deploy/config MAVEN_OPTS: “-Dmaven.repo.local=/opt/cache/.m2/repository” mvn_build_job: image: maven:3.6.2-jdk-14 stage: package tags:
  • k8s-runner script:
  • mvn package -B -DskipTests
  • cp target/demo.war /opt/cache docker_build_job:

image: docker:latest stage: docker_build tags:

  • k8s-runner script:
  • docker login -u $REGISTRY_USERNAME -p $REGISTRY_PASSWORD registry.cn- beijing.aliyuncs.com
  • mkdir target
  • cp /opt/cache/demo.war target/demo.war
  • docker build -t registry.cn-beijing.aliyuncs.com/haoshuwei24/gitlabci-java- demo:$CI_PIPELINE_ID .
  • docker push registry.cn-beijing.aliyuncs.com/haoshuwei24/gitlabci-java- demo:$CI_PIPELINE_ID deploy_k8s_job: image: registry.cn-hangzhou.aliyuncs.com/haoshuwei24/kubectl:1.16.6 stage: deploy_k8s tags:
  • k8s-runner script:
  • mkdir -p /etc/deploy
  • echo $kube_config |base64 -d > $KUBECONFIG
  • sed -i “s/IMAGE_TAG/$CI_PIPELINE_ID/g” deployment.yaml
  • cat deployment.yaml
  • kubectl apply -f deployment.yaml .gitlab-ci.yml定义了一个Pipeline，分三个阶段步骤执行： image: docker:stable # Pipeline中各个步骤阶段的构建镜像没有指定时，默认使用docker:stable镜 像 stages:
  • package # 源码打包阶段
  • docker_build # 镜像构建和打包推送阶段
  • deploy_k8s # 应用部署阶段 variables: KUBECONFIG: /etc/deploy/config # 定义全局变量KUBECONFIG maven源码打包阶段。

mvn_build_job: # job名称 image: maven:3.6.2-jdk-14 # 本阶段构建使用的构建镜像 stage: package # 关联的阶段名称 tags: # GitLab Runner的tag

  • k8s-runner script:

  • mvn package -B -DskipTests # 执行构建脚本

  • cp target/demo.war /opt/cache # 构建物保存至缓存区 镜像构建和打包推送阶段。 docker_build_job: # job名称 image: docker:latest # 本阶段构建使用的构建镜像 stage: docker_build # 关联的阶段名称 tags: # GitLab Runner的tag

  • k8s-runner script:

  • docker login -u $REGISTRY_USERNAME -p $REGISTRY_PASSWORD registry.cn- beijing.aliyuncs.com # 登录镜像仓库

  • mkdir target

  • cp /opt/cache/demo.war target/demo.war

  • docker build -t registry.cn-beijing.aliyuncs.com/haoshuwei24/gitlabci-java- demo:$CI_PIPELINE_ID . # 打包Docker镜像，使用的tag为本次Pipeline的ID

  • docker push registry.cn-beijing.aliyuncs.com/haoshuwei24/gitlabci-java- demo:$CI_PIPELINE_ID # 推送Docker镜像 应用部署阶段。 deploy_k8s_job: # job名称 image: registry.cn-hangzhou.aliyuncs.com/haoshuwei24/kubectl:1.16.6 # 本阶段构建使用 的构建镜像 stage: deploy_k8s # 关联的阶段名称 tags: # GitLab Runner的tag

  • k8s-runner script:

  • mkdir -p /etc/deploy

  • echo $kube_config |base64 -d > $KUBECONFIG # 配置连接Kubernetes集群的config文 件

  • sed -i “s/IMAGE_TAG/$CI_PIPELINE_ID/g” deployment.yaml # 动态替换部署文件中的镜像 tag

  • cat deployment.yaml

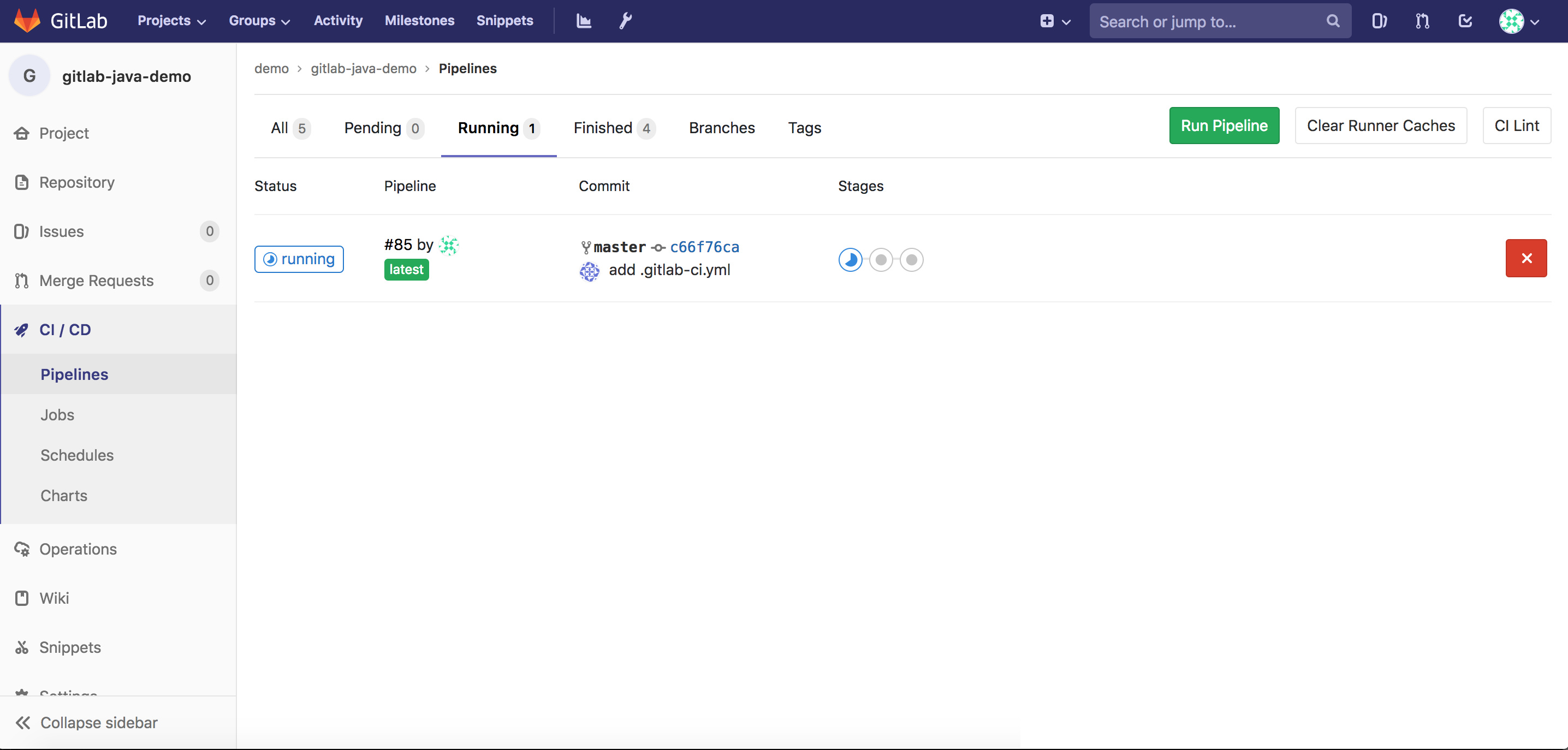

  • kubectl apply -f deployment.yaml 执行Pipeline 提交.gitlab-ci.yml文件后，Project gitlab-java-demo会自动检测到这个文件并执行Pipeline， 如下图所示。 访问服务 如果部署文件中没有指定Namespace，则默认会部署到GitLab命名空间下：

kubectl -n gitlab get svc 预期输出： NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE java-demo LoadBalancer 172.19.9.252 xx.xx.xx.xx 80:32349/TCP 1m 浏览器访问xx.xx.xx.xx/demo进行验证。 了解更多容器服务的相关内容，请参见容器服务。 了解更多GitLab CI的相关内容，请参见GitLab CI。
